¡Hola! Como proveedor de intercambiadores de calor de tubos en U, a menudo me preguntan cómo determinar la cantidad adecuada de tubos para estos ingeniosos equipos. Es una pregunta crucial porque conseguir el número correcto de tubos puede marcar una gran diferencia en el rendimiento y la eficiencia de su intercambiador de calor. Entonces, ¡profundicemos en ello!
Comprensión de los conceptos básicos de los intercambiadores de calor de tubos en U

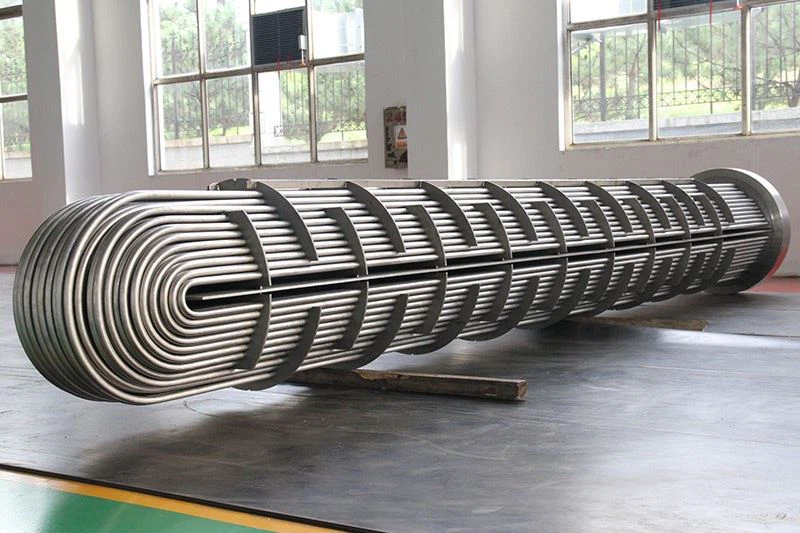

En primer lugar, repasemos rápidamente qué es un intercambiador de calor de tubos en U. AIntercambiador de calor de tubo en UEs un tipo de intercambiador de calor de carcasa y tubos donde los tubos están doblados en forma de U. Este diseño permite la expansión y contracción térmica sin causar tensión excesiva en los tubos. Se utiliza ampliamente en diversas industrias, incluidas la química, petroquímica y de generación de energía, para transferir calor entre dos fluidos.
Factores que afectan la cantidad de tubos
Hay varios factores que entran en juego al determinar la cantidad adecuada de tubos para un intercambiador de calor de tubos en U. Echemos un vistazo a cada uno de ellos.
Requisitos de transferencia de calor
La función principal de un intercambiador de calor es transferir calor de un fluido a otro. La cantidad de calor que se debe transferir, también conocida como carga térmica, es un factor clave para determinar la cantidad de tubos. La carga térmica depende de factores como los caudales, las temperaturas de entrada y salida y las capacidades caloríficas específicas de los fluidos involucrados.
Para calcular la carga térmica, puede utilizar la siguiente fórmula:
$Q = m \veces C_p \veces \Delta T$
Dónde:
- $Q$ es la carga térmica (en vatios o BTU/h)
- $m$ es el caudal másico del fluido (en kg/s o lb/hr)
- $C_p$ es la capacidad calorífica específica del fluido (en J/kg·K o BTU/lb·°F)
- $\Delta T$ es la diferencia de temperatura entre la entrada y salida del fluido (en K o °F)
Una vez que haya determinado la carga térmica, puede utilizarla para estimar el área de transferencia de calor requerida. El área de transferencia de calor está directamente relacionada con la cantidad de tubos, ya que cada tubo aporta una cierta cantidad de superficie para la transferencia de calor.
Tasas de flujo de fluidos
Los caudales de los fluidos que pasan a través del intercambiador de calor también juegan un papel importante en la determinación del número de tubos. Los caudales más altos generalmente requieren más tubos para garantizar una transferencia de calor adecuada. Esto se debe a que una mayor cantidad de tubos proporciona una mayor área de sección transversal para que fluya el fluido, lo que reduce la velocidad y la caída de presión.
Sin embargo, es importante lograr un equilibrio entre el número de tubos y los caudales. Si el número de tubos es demasiado alto, la velocidad del fluido puede llegar a ser demasiado baja, lo que provocará una mala eficiencia de transferencia de calor. Por otro lado, si el número de tubos es demasiado bajo, la velocidad del fluido puede ser demasiado alta, lo que provocará una caída de presión excesiva y posibles daños a los tubos.
Tamaño y configuración del tubo
El tamaño y la configuración de los tubos también afectan la cantidad de tubos necesarios. Los tubos vienen en varios diámetros y longitudes, y la elección del tamaño del tubo depende de factores como las propiedades del fluido, los requisitos de transferencia de calor y las limitaciones de espacio.
En general, los tubos de menor diámetro proporcionan una mayor superficie por unidad de volumen, lo que puede mejorar la eficiencia de la transferencia de calor. Sin embargo, también tienen una mayor caída de presión y pueden ser más propensos a ensuciarse. Los tubos de mayor diámetro, por otro lado, tienen una menor caída de presión pero una menor superficie por unidad de volumen.
La configuración de los tubos, como el paso y la disposición de los tubos, también afecta el rendimiento de la transferencia de calor y la cantidad de tubos. Un paso de tubo más estrecho permite empaquetar más tubos en un diámetro de carcasa determinado, lo que aumenta el área de transferencia de calor. Sin embargo, también aumenta la caída de presión y puede dificultar la limpieza y el mantenimiento.
Tamaño y diseño de la carcasa
El tamaño y el diseño de la carcasa también influyen en el número de tubos que se pueden alojar. El diámetro y la longitud de la carcasa determinan el espacio disponible para los tubos, y el diseño de la carcasa, como el número de pasos y deflectores, afecta el patrón de flujo del fluido y la eficiencia de la transferencia de calor.
Un diámetro de carcasa mayor permite instalar más tubos, pero también aumenta el costo y el tamaño del intercambiador de calor. El número de pasos se refiere al número de veces que el fluido pasa a través de los tubos y puede afectar el coeficiente de transferencia de calor y la caída de presión. Se utilizan deflectores para dirigir el flujo de fluido a través de los tubos, mejorando la eficiencia de la transferencia de calor.
Calcular el número de tubos
Ahora que hemos discutido los factores que afectan la cantidad de tubos, veamos cómo calcularlo. Hay varios métodos disponibles para calcular el número de tubos, que van desde simples correlaciones empíricas hasta simulaciones numéricas más complejas.
Correlaciones empíricas
Las correlaciones empíricas se basan en datos experimentales y se utilizan comúnmente para cálculos de diseño preliminares. Una de esas correlaciones es el método de Kern, que proporciona una fórmula sencilla para estimar el número de tubos en función del área de transferencia de calor y el tamaño del tubo.
La fórmula para calcular el número de tubos mediante el método de Kern es:
$N = \frac{A}{\pi \times d_o \times L}$
Dónde:
- $N$ es el número de tubos
- $A$ es el área de transferencia de calor requerida (en m² o pies²)
- $d_o$ es el diámetro exterior del tubo (en mo pies)
- $L$ es la longitud del tubo (en mo pies)
Es importante señalar que las correlaciones empíricas se basan en ciertos supuestos y pueden no ser precisas para todas las aplicaciones. Por tanto, se recomienda utilizarlos como punto de partida y validar los resultados mediante cálculos más detallados o datos experimentales.
Simulaciones numéricas
Las simulaciones numéricas, como la dinámica de fluidos computacional (CFD), proporcionan un análisis más preciso y detallado de la transferencia de calor y el flujo de fluido en un intercambiador de calor de tubos en U. Las simulaciones CFD pueden tener en cuenta la geometría compleja, las propiedades del fluido y las condiciones límite del intercambiador de calor, lo que permite una predicción más precisa del rendimiento de la transferencia de calor y la caída de presión.
Sin embargo, las simulaciones CFD requieren software y experiencia especializados, y pueden llevar mucho tiempo y ser costosas desde el punto de vista computacional. Por lo tanto, normalmente se utilizan para la optimización del diseño detallado y la resolución de problemas en lugar de para cálculos de diseño preliminares.
Consideraciones para aplicaciones del mundo real
Además de los factores técnicos discutidos anteriormente, hay varias otras consideraciones que deben tenerse en cuenta al determinar la cantidad adecuada de tubos para un intercambiador de calor de tubos en U en aplicaciones del mundo real.
Mantenimiento y Limpieza
El mantenimiento y la limpieza son aspectos importantes del funcionamiento del intercambiador de calor. La cantidad de tubos puede afectar la facilidad de mantenimiento y limpieza, ya que una mayor cantidad de tubos puede dificultar el acceso y la limpieza de los tubos individuales. Por lo tanto, es importante considerar los requisitos de mantenimiento y elegir una configuración de tubo que permita un fácil acceso y limpieza.
Costo
El costo es siempre una consideración importante en cualquier diseño de ingeniería. La cantidad de tubos afecta directamente el costo del intercambiador de calor, ya que más tubos generalmente significan un costo mayor. Por lo tanto, es importante equilibrar el rendimiento de la transferencia de calor y el costo al determinar la cantidad de tubos.
Seguridad
La seguridad es de suma importancia en cualquier aplicación industrial. La cantidad de tubos puede afectar la seguridad del intercambiador de calor, ya que una mayor cantidad de tubos puede aumentar el riesgo de fallas y fugas de los tubos. Por lo tanto, es importante garantizar que el intercambiador de calor esté diseñado y operado de acuerdo con las normas y reglamentos de seguridad pertinentes.
Conclusión
Determinar la cantidad adecuada de tubos para un intercambiador de calor de tubos en U es un proceso complejo que requiere una cuidadosa consideración de varios factores, incluidos los requisitos de transferencia de calor, los caudales de fluido, el tamaño y la configuración de los tubos, el tamaño y el diseño de la carcasa, el mantenimiento y la limpieza, el costo y la seguridad. Si tiene en cuenta estos factores y utiliza métodos de cálculo adecuados, podrá asegurarse de que su intercambiador de calor funcione de forma eficiente y fiable.
Si está buscando un intercambiador de calor de tubos en U o necesita ayuda para determinar la cantidad adecuada de tubos para su aplicación, no dude en [contáctenos]([Insertar información de contacto]). Nuestro equipo de expertos está aquí para ayudarle y brindarle la mejor solución para sus necesidades.
Referencias
- Incropera, FP, DeWitt, DP, Bergman, TL y Lavine, AS (2019). Fundamentos de la transferencia de calor y masa. Wiley.
- Kern, DQ (1950). Transferencia de calor en procesos. McGraw-Hill.
